一、執行標準
MT818.1—2009 《煤礦用電纜》第1部分：移動類軟電纜一般規定；
MT818.4—2009 《煤礦用電纜》第4部分：額定電壓1.9/3.3 kV及以下采煤機金屬屏蔽軟電纜。
二、產品型號名稱及用途 見表1
表 1
|
型 號 |
名 稱 |
用 途 |
|
MCPT-0.66/1.14 |
采煤機金屬屏蔽橡套軟電纜 |
額定電壓為0.66/1.14kV 及以下采煤機及類似設備的電源連接 |
|
MCPTJ-0.66/1.14 |
采煤機金屬屏蔽橡套軟電纜 |
額定電壓為0.66/1.14kV 及以下采煤機及類似設備的電源連接 |
|
MCPT-1.9/3.3 |
采煤機金屬屏蔽橡套軟電纜 |
額定電壓為1.9/3.3kV 及以下采煤機及類似設備的電源連接 |
|
MCPTJ-1.9/3.3 |
采煤機金屬屏蔽橡套軟電纜 |
額定電壓為1.9/3.3kV 及以下采煤機及類似設備的電源連接 |
符號含義：M—煤礦用；C—采煤機用； PT—金屬屏蔽；J—監視或輔助線芯。

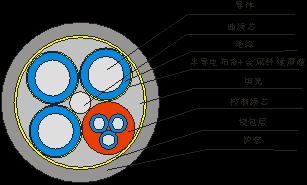

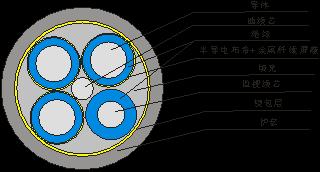

三、產品結構示意圖
MCPTJ-0.66/1.14、 MCPTJ-1.9/3.3
MCPT-0.66/1.14、MCPT-1.9/3.3
四、產品代表規格及參數 見表2
表2
|
型號 |
芯數×導體標稱截面 mm² |
標稱厚度 mm |
電纜
參考外徑
mm |
電纜
近似重量
kg/km |
|
動力線芯 |
地線芯 |
控制線芯 |
動力線芯絕緣 |
護套 |
|
MCPT－0.66/1.14 |
3×25
3×35
3×50
3×70
3×95
3×120
3×150 |
1×16
1×16
1×25
1×35
1×50
1×50
1×70 |
3×4
3×4
3×4
3×6
3×6
3×10
3×10 |
1.5
1.6
1.7
1.8
2.0
2.2
2.4 |
5.0
5.0
5.3
5.8
6.4
6.9
7.3 |
39.7～42.9
43.1～46.3
48.5～51.8
55.1～58.8
62.4～66.1
68.0～72.5
74.5～79.5 |
3100
3760
4850
6290
7920
9550
11500 |
|
MCPTJ-0.66/1.14 |
3×16
3×25
3×35
3×50
3×70
3×95
3×120
3×150 |
1×16
1×16
1×16
1×25
1×35
1×50
1×50
1×70 |
1×16
1×16
1×16
1×25
1×35
1×50<, SPAN style="FONT-SIZE: 10.5pt; FONT-FAMILY: 'Arial Narrow'">
1×70
1×70 |
1.5
1.5
1.6
1.7
1.8
2.0
2.2
2.4 |
5.0
5.0
5.0
5.3
5.8
6.4
6.9
7.3 |
35.8～38.6
39.7～42.9
43.1～46.3
48.5～51.8
55.1～58.8
62.4～66.1
68.0～72.5
74.5～79.5 |
2550
3100
3600
4700
6250
7950
9550
11500 |
|
MCPT－1.9/3.3 |
3×25
3×35
3×50
3×70
3×95
3×120
3×150 |
1×16
1×35
1×35
1×50
1×50
1×70
1×70 |
3×4
3×4
3×4
3×6
3×6
3×10
3×10 |
3.0
3.0
3.0
3.0
3.0
3.0
3.0 |
5.1
5.5
5.9
6.4
6.9
7.3
7.8 |
47.4～49.9
51.6～54.6
56.8～59.8
62.8～65.8
68.9～72.7
73.4～77.2
79.0～83.6 |
3830
4700
5800
7300
8830
10400
12300 |
|
MCPTJ－1.9/3.3 |
3×25
3×35
3×50
3×70
3×95
3×120
3×150 |
1×25
1×35
1×35
1×50
1×50
1×70
1×70 |
1×16
1×16
1×25
1×35
1×50
1×70
1×70 |
3.0
3.0
3.0
3.0
3.0
3.0
3.0 |
5.1
5.5
5.9
6.4
6.9
7.3
7.8 |
47.4～49.9
51.6～54.6
56.8～59.8
62.8～65.8
68.9～72.7
73.4～77.2
79.0～83.6 |
3900
4550
5600
7050
8500
9850
12000 |
五、電纜成品的主要技術性能
1、20℃時電纜的導體直流電阻和絕緣電阻見表3，20℃時地線芯導體與屏蔽層并聯直流電阻見表4。
2、工頻電壓試驗：電纜的絕緣動力線芯和控制線芯經受表5規定的工頻電壓試驗5min而不被擊穿。
3、成品電纜的阻燃性能符合MT386中的各項試驗要求。
4、抗機械沖擊性能：電纜成品符合MT818.1相關規定的試驗要求。
表 3 20℃時導體直流電阻和絕緣電阻
|
線芯類型 |
標稱截面
mm2 |
20℃時導體直流電阻
≤Ω/km |
20℃時絕緣電阻
≥MΩ·km |
|
0.66/1.14kV
及以下 |
1.9/3.3kV |
|
動力線芯
或輔助線芯 |
16 |
1.24 |
350 |
1150 |
|
25 |
0.795 |
300 |
980 |
|
35 |
0.565 |
250 |
850 |
|
50 |
0.393 |
250 |
740 |
|
70 |
0.277 |
200 |
630 |
|
95 |
0.210 |
200 |
550 |
|
120 |
0.164 |
200 |
510 |
|
150 |
0.132 |
180 |
450 |
|
控制線芯 |
2.5\4\6\10 |
8.83/5.47/3.60/2.09 |
100 |
100 |
表4
|
型 號 |
芯數×導體標稱截面 mm² |
20℃時地線芯導體與屏蔽層
并聯直流電阻
大值，Ω/km |
|
動力線芯 |
地線芯 |
|
MCPT－0.66/1.14
MCPTJ-0.66/1.14 |
3×16 |
1×16 |
0.66 |
|
3×25 |
1×16 |
0.56 |
|
3×35 |
1×16 |
0.54 |
|
3×50 |
1×25 |
0.44 |
|
3×70 |
1×35 |
0.3 |
|
3×95 |
1×50 |
0.26 |
|
3×120 |
1×50 |
0.24 |
|
3×150 |
1×70 |
0.23 |
|
MCPT－1.9/3.3
MCPTJ－1.9/3.3 |
3×25 |
1×25 |
0.5 |
|
3×35 |
1×35 |
0.5 |
|
3×50 |
1×35 |
0.35 |
|
3×70 |
1×50 |
0.35 |
|
3×95 |
1×50 |
0.28 |
|
3×120 |
1×70 |
0.28 |
|
3×150 |
1×70 |
0.25 |
表 5
|
絕緣線芯類型 |
額定電壓
kV |
試驗電壓(有效值)
kV |
施加電壓時間
min |
|
動力線芯 |
1.9/3.3 |
6.8 |
5 |
|
O.66/1.14 |
3.7 |
|
控制線芯 |
— |
1.5 |
5 |
5、抗擠壓性能：電纜成品符合MT818.1相關規定的試驗要求。
6、抗彎曲性能：成品電纜按MT818.1相關規定進行試驗，彎曲9000次后不發生短路、斷路。
六、產品表示方法
1、采煤機金屬屏蔽橡套軟電纜,額定電壓為0.66/1.14kV，動力線芯3×50、地線芯1×25、輔助線芯1×25，帶金屬屏蔽層，表示為：
MCPTJ-0.66/1.14 3×50+1×25+1×25 MT818.4-2009
2、采煤機金屬屏蔽橡套軟電纜,額定電壓為1.9/3.3kV，動力線芯3×70、地線芯1×50、輔助線芯1×35，帶金屬屏蔽層，表示為：
MCPTJ-1.9/3.3 3×70+1×50+1×35 MT818.4-2009
3、采煤機金屬屏蔽橡套軟電纜,額定電壓為1.9/3.3kV，動力線芯3×95、地線芯1×50、控制線芯3×6，帶金屬屏蔽層，表示為：
MCPT-1.9/3.3 3×95+1×50+3×6 MT818.4-2009
七、產品的工作條件
1、額定工作電壓(U0/U)分別為0.66/1.14 kV和1.9/3.3 kV。
2、電纜的導體的高額定工作溫度為90℃。
3、電纜的小彎曲半徑為電纜直徑的6倍。
4、電纜的地線芯應良好接地。
5、系統的工作電壓應不大于系統額定電壓的1.1倍，并且符合《煤礦安全規程》的規定。
